製品紹介 Mech-Eye LNX-8000シリーズ

Mech-Eye

Mech-Eye LNX-8000シリーズ

4K超高解像度、15kHzの超高速スキャンにより、ワークの微細な特徴を高速、かつ高精度に撮像が可能です。電子部品や、自動車、家電などの業界における高精度な検査・測定に対応します。

  • 4K超高解像度で微細な特徴を検査・測定

    4K超高解像度、4096測定ポイント

    レーザーを用いた三角測量法に基づき、レーザー1ラインあたり4096点で測定しており、高解像度のプロファイルと対象物の細かい特徴を表す高精度な3Dデータを生成

  • 15kHz超高速スキャン

    15kHz超高速スキャン

    先進的な光学デバイス及びスマートアルゴリズムを採用し、スキャンレートは最大15kHzに達し、高精度を保証するのと同時に3Dデータの高速生成を実現

  • X軸、Z軸の精度を向上

    X軸、Z軸の精度を向上

    同じX軸のスキャン幅の条件で [1]、より多くのデータ数を提供し、対象物の微細な形状をより細部まで再現可能。同時に、Z軸の繰り返し精度は最大0.2μm [2]、直線性はF.S.の±0.02%に達する

  • シングルショットHDR機能

    シングルショットHDR機能

    1回の撮像で黒色、光沢面の表面を同時に高精度に測定可能。高感度と幅広いダイナミックレンジが実現され、あらゆる材質の対象物に対応

  • 最大10MPのイメージセンサ

    最大10MPのイメージセンサ

    反射や多重反射などの複雑な状況にも対応でき、ノイズを抑制することが可能

  • IP67保護構造

    IP67保護構造

    IP67の高い保護構造のほか、振動/湿気/電磁干渉/高温など、実際の作業現場における厳しい環境状況に対応し、安定した運用が可能

[1] 従来との比較
[2] Mech-Eye LNX-8030

代表的な3Dデータ

  • 携帯電話フレーム

    携帯電話フレーム

  • リチウム電池セルカバー

    リチウム電池セルカバー

  • プリント基板

    プリント基板

Mech-Eye LNX-8080による撮像（高さ順に3Dデータを色分け）

  • コネクター

    コネクター

  • 封止ピン

    封止ピン

  • 溶接クレータ

    溶接クレータ

Mech-Eye LNX-8030による撮像（高さ順に3Dデータを色分け）

  • タイヤのDOT文字

    タイヤのDOT文字

  • リチウム電池モジュール

    リチウム電池モジュール

  • 耐火レンガ

    耐火レンガ

Mech-Eye LNX-8300による撮像（高さ順に3Dデータを色分け）

典型的なアプリケーション

適用業界 電子部品・電子デバイス、リチウム電池、自動車、家電など
適用シーン 電子部品・電子デバイス（例：コネクター、シールドカバー、携帯電話フレーム、ノートパソコンなど）、リチウム電池部品（例：セルカバーシート、バッテリーモジュール、バッテリートレイなど）、自動車部品（例：タイヤ、ブレーキパッド、バンパービームなど）、各種金属部品などの寸法、微細な特徴に対する超高精度検査・測定
  • はんだボールの高さ測定

    はんだボールの高さ測定

  • コネクタピン針の高さ測定

    コネクタピン針の高さ測定

  • 携帯電話フレームの接着剤塗布検査

    携帯電話フレームの接着剤塗布検査

  • 自動車電子コネクタピン針の高さ・位置の検査

    自動車電子コネクタピン針の高さ・位置の検査

  • 自動車ドアの隙間検査

    自動車ドアの隙間検査

  • タイヤのDOT文字認識

    タイヤのDOT文字認識

  • リチウム電池セルカバーの溶接後検査

    リチウム電池セルカバーの溶接後検査

  • リチウム電池セルカバーの平面度・段差測定

    リチウム電池セルカバーの平面度・段差測定

  • バッテリーモジュール全体の寸法測定

    バッテリーモジュール全体の寸法測定

カメラ紹介

Mech-Eye LNX-8300

LNX-8300
視野図
視野図(mm)

Mech-Eye LNX-8080

Mech-Eye LNX-8080
視野図
視野図(mm)

Mech-Eye LNX-8030

Mech-Eye
視野図
視野図(mm)

製品仕様

  • LNX-7500シリーズ
  • LNX-8000シリーズ

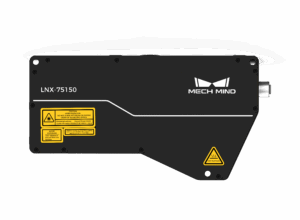

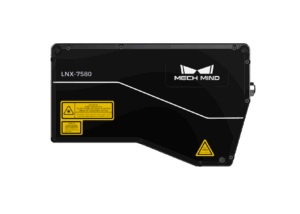

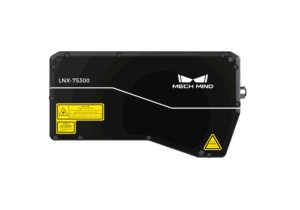

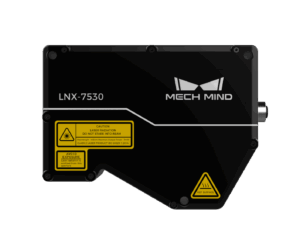

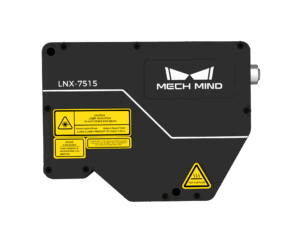

  LNX-7515 LNX-7530 LNX-7580 LNX-75150 LNX-75300
型式 LNX-7515 LNX-7530 LNX-7580 LNX-75150 LNX-75300
プロファイルデータ数 3200 3200 3200 3200 3200
基準距離（mm） 35 78 250 228 325
Z軸測定範囲（mm） 6 25 76 135 219
X軸測定範囲（近距離/基準距離/遠距離）（mm） 12/13/13 31/33/35 72/82/89 123/150/167 219/300/422
X軸解像度（µm） 4 11 28 52 132
Z軸繰り返し精度（µm） 0.15 0.2 0.5 1.5 2
Z軸直線性 ±0.02% of F.S. ±0.02% of F.S. ±0.02% of F.S. ±0.02% of F.S. ±0.02% of F.S.
スキャンレート（kHz） 2-10 2-10 2-10 2-10 2-10
外形寸法（mm） 133 x 58 x 100 133 x 61 x 102 182 x 63 x 112 199 x 57 x 108 195 x 61 x 109
質量（kg） 1.0 1.0 1.2 1.1 1.4
光源 青色光レーザー
（405nm、Class 2） 		青色光レーザー
（405nm、Class 2） 		青色光レーザー
（405nm、Class 2M） 		青色光レーザー
（405nm、Class 2M） 		青色光レーザー
（405nm、Class 2M）
レンズ角度（°） 42 30 22 25 19
電圧 24V DC 24V DC 24V DC 24V DC 24V DC
最大出力 48W（センサーヘッド25W） 48W（センサーヘッド25W） 48W（センサーヘッド25W） 48W（センサーヘッド25W） 48W（センサーヘッド25W）
通信インターフェイス ギガビット・イーサネット ギガビット・イーサネット ギガビット・イーサネット ギガビット・イーサネット ギガビット・イーサネット
エンコーダー入力 シングルエンド、 ディファレンシャルエンコーダー シングルエンド、 ディファレンシャルエンコーダー シングルエンド、 ディファレンシャルエンコーダー シングルエンド、 ディファレンシャルエンコーダー シングルエンド、 ディファレンシャルエンコーダー
安全と電磁両立性 CE/FCC/VCCI/KC/ISED/NRTL CE/FCC/VCCI/KC/ISED/NRTL CE/FCC/VCCI/KC/ISED/NRTL CE/FCC/VCCI/KC/ISED/NRTL CE/FCC/VCCI/KC/ISED/NRTL
稼働温度範囲（℃） 0–45 0–45 0–45 0–45 0–45
保護構造 IP67 IP67 IP67 IP67 IP67
放熱 自然冷却 自然冷却 自然冷却 自然冷却 自然冷却
CADデータ ダウンロード ダウンロード ダウンロード
  LNX-8300 LNX-8080 LNX-8030
型式 LNX-8300 LNX-8080 LNX-8030
プロファイルデータ数 4096 4096 4096
基準距離（mm） 325 250 78
Z軸測定範囲（mm） 305 100 30
X軸測定範囲（近距離/基準距離/遠距離）（mm） 230/310/430 76/89/96 33/35/37
X軸解像度（µm） 105 23.5 9
Z軸繰り返し精度（µm） 2 0.5 0.2
Z軸直線性 ±0.02% of F.S. ±0.02% of F.S. ±0.02% of F.S.
スキャンレート（kHz） 3.3-15 3.3-15 3.3-15
外形寸法（mm） 195 x 61 x 109 182 x 63 x 112 133 x 61 x 102
質量（kg） 1.4 1.2 1.0
光源 青色光レーザー
（405nm、Class 2M） 		青色光レーザー
（405nm、Class 2M） 		青色光レーザー
（405nm、Class 2）
レンズ角度（°） 19 22 30
電圧 24V DC 24V DC 24V DC
最大出力 48W（センサーヘッド25W） 48W（センサーヘッド25W） 48W（センサーヘッド25W）
通信インターフェイス ギガビット・
イーサネット 		ギガビット・
イーサネット 		ギガビット・
イーサネット
エンコーダー入力 シングルエンド、 ディファレンシャルエンコーダー シングルエンド、 ディファレンシャルエンコーダー シングルエンド、 ディファレンシャルエンコーダー
安全と電磁両立性 CE/FCC/VCCI/KC/ISED/NRTL CE/FCC/VCCI/KC/ISED/NRTL CE/FCC/VCCI/KC/ISED/NRTL
稼働温度範囲（℃） 0–45 0–45 0–45
保護構造 IP67 IP67 IP67
放熱 自然冷却 自然冷却 自然冷却
CADデータ ダウンロード ダウンロード ダウンロード
